개념적 데이터 모델링 2편

전 시간 관계형데이터 모델링의 예제와 사진을 바탕으로 설계

​

개념적 데이터 모델링이란?

추상화 수준이 높으며 업무 중심적이고 포괄적인 수준의 모델링을 진행한다. 전사적 데이터 모델링으로도 사용되며 EA 수립시에도 많이 이용한다.

어떠한 자료가 중요하고, 어떠한 자료가 유지되어야 하는지를 결정하는 내용도 포함된다. 이 단계에 있어서 주요한 활동은 핵심 엔터티와 그들 간의 관계를 발견하고, 그것을 표현하기 위해 엔터티-관계 다이어그램을 생성하는 것이다.

​

ERD(Entity-Relation Diagram: 개체 관계도)

-ER 모델(개체-관계 모델, Entity-Relationship Model

현실 세계에 존재하는 데이터와 그들 간의 관계를 사람이 이해할 수 있는 형태로 명확하게 표현하기 위해서 가장 널리 사용되고 있는 모델입니다.

​

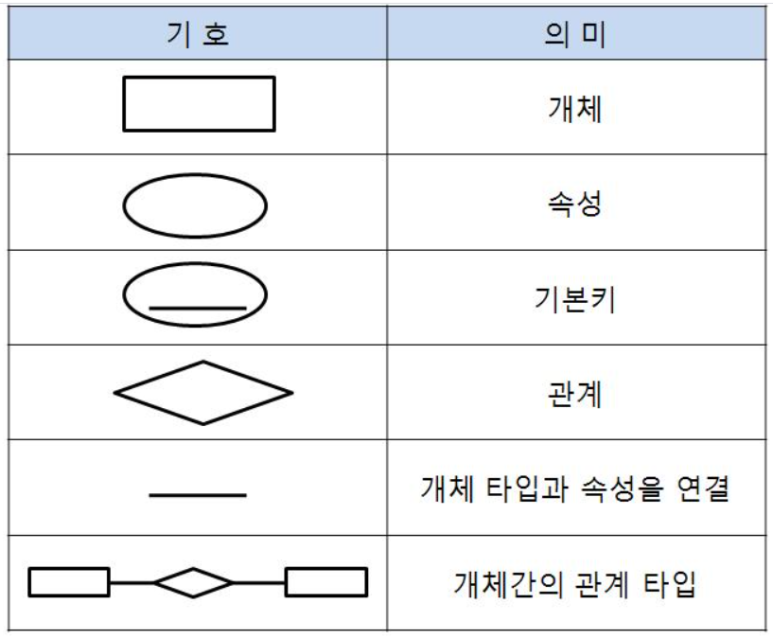

ERD 표준 기호

​

개념적 모델링의 대표 도구

​

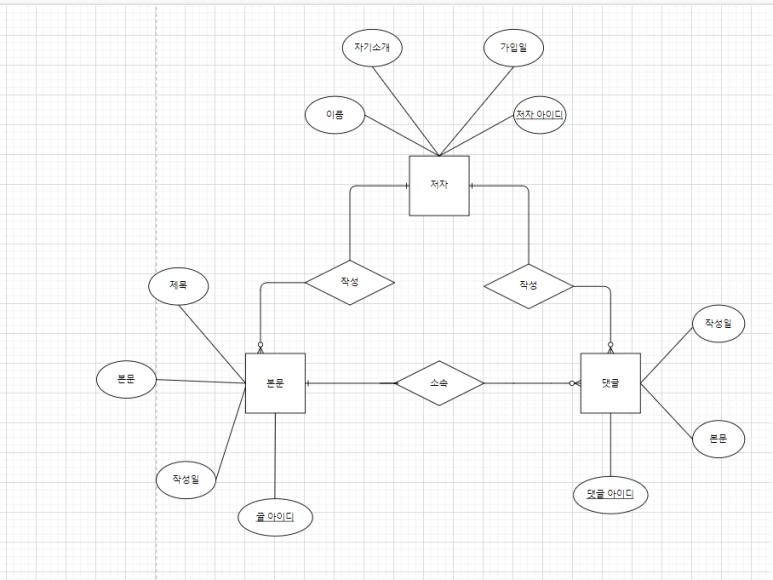

1편에서 만들었던 요구사항대로 만든 개념적모델링

​
